Как устроено водоотведение с кровли частного дома
Нормативные документы предусматривают внутренний и наружный водоотвод, а наружный, в свою очередь, может быть организованным или неорганизованным.
При неорганизованном водоотводе вода уходит непосредственно с края кровли. При организованном наружном водоотводе её принимают желоба, направляют к воронкам и далее по трубам спускают вниз. Именно такую схему часто можно увидеть на скатных кровлях частных домов.

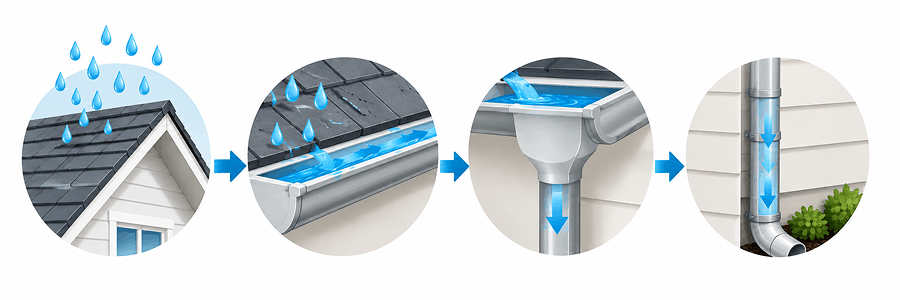

Упрощённо путь воды выглядит так:
кровля → желоб → воронка → водосточная труба → система дальнейшего отвода или накопления воды.
Однако водосточная труба — не обязательно конечная точка. Ещё на этапе проектирования желательно понимать, что произойдёт с потоком после выхода из неё.
В зависимости от устройства участка вода может поступать в дождеприёмник и закрытую сеть, направляться по поверхностным лоткам или в предусмотренную накопительную либо инфильтрационную систему. Конкретная схема зависит от рельефа, грунтов, объёма стока и других условий объекта.
При этом важно различать 3 понятия:
- Водосточная система принимает воду с кровли и отводит её от карниза вниз.
- Система поверхностного водоотведения, или ливнёвка, предназначена для организованного сбора и отвода дождевых и талых вод. Она может работать не только со стоком с кровли, но и с водой, поступающей с дорожек, площадок и других поверхностей.
- Дренаж связан прежде всего с регулированием подземных и инфильтрационных вод и защитой территории от подтопления. Поэтому ливневую канализацию и дренаж нельзя считать одним и тем же. Также не стоит без расчёта направлять весь поток с кровли непосредственно в дренажную систему: у этих систем разные задачи и условия проектирования.
Как правильно организовать отвод воды с крыши
Размер водостока нельзя выбирать только по диаметру трубы или внешнему виду. На его пропускную способность влияют площадь водосбора, конфигурация кровли, интенсивность дождя и расположение точек приёма воды.
Поэтому система, достаточная для небольшого ската, не обязательно справится с большой или сложной кровлей.
Особенно важен правильный уклон желобов.
Для подвесной системы наружного водоотвода СП 17.13330.2017 приводит ориентир около 3 мм на один погонный метр желоба в направлении водоприёмной воронки. При этом конкретные требования к монтажу нужно сверять и с технической документацией производителя выбранной системы.
Количество и расположение воронок также определяют по определённому принципу. При расчёте учитывают водосборную площадь кровли и пропускную способность элементов. У разных водосточных систем площадь, обслуживаемая одной воронкой, может заметно различаться, поэтому универсального правила вроде «одной трубы достаточно на один скат» нет.
Не меньшее значение имеет дальнейший отвод. Система не заканчивает выполнять свою задачу в тот момент, когда вода дошла до нижнего края водосточной трубы. Нужно предусмотреть, куда поступит концентрированный поток дальше.
На практике ошибки часто связаны не со сложными инженерными расчётами, а с самой схемой:
- желоба не имеют нужного уклона к точке слива;
- количество или расположение воронок не соответствует площади и конфигурации кровли;
- после трубы не предусмотрен дальнейший организованный отвод;
- желоба и воронки забиты листьями и мусором;
- поверхностное водоотведение и дренаж объединены без оценки их пропускной способности и назначения.
Водосточная система нуждается в своевременном обслуживании. Производители рекомендуют периодически осматривать желоба и трубы, удалять листья и другой мусор, который способен уменьшить проходное сечение и помешать нормальному движению воды. Особенно актуальна такая проверка в период листопада и после зимы.

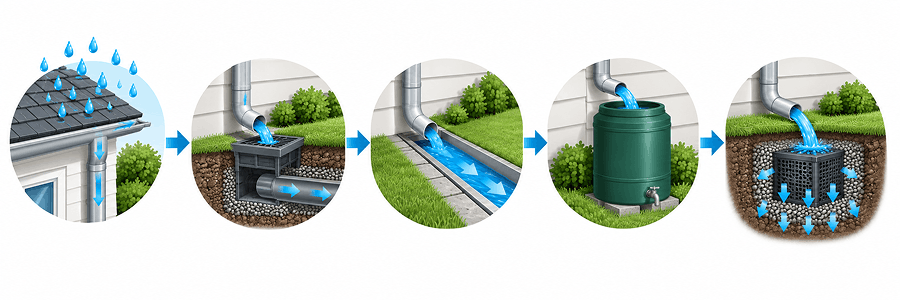

Куда отводить дождевую воду от частного дома
Единственного правильного варианта для любого участка нет. На решение влияют рельеф, тип и фильтрационные свойства грунта, уровень подземных вод, площадь водосбора, существующая система водоотведения и допустимые точки выпуска.
Один из вариантов — закрытая система поверхностного водоотведения
Вода с водосточных труб поступает в дождеприёмники, а затем по трубопроводам направляется в предусмотренное проектом место.
Для малоэтажной индивидуальной застройки нормативные документы допускают и открытое поверхностное водоотведение — например, с использованием лотков, канав или кюветов. Такая схема работает за счёт рельефа и организованного движения воды в нужном направлении.
Ещё один вариант — накопление дождевой воды
Для этого устанавливают наземные или подземные ёмкости. Собранную воду впоследствии можно использовать для подходящих хозяйственных задач, если это допустимо с учётом материала кровли, качества стока и способа дальнейшего применения.
Иногда рассматривают инфильтрационные сооружения, через которые вода постепенно уходит в грунт. Но этот способ нельзя считать универсальным. Возможность инфильтрации зависит от гидрогеологических условий и фильтрационных характеристик грунта. Самодельная яма, в которую просто направили водосточную трубу, не равнозначна рассчитанной системе инфильтрации.
При выборе решения важен не только способ приёма воды, но и весь её дальнейший маршрут. Поверхностный сток следует организовывать так, чтобы он не возвращался к защищаемой части здания и не образовывал нежелательных зон постоянного скопления воды.
Поэтому ещё до монтажа полезно ответить на простой вопрос: куда попадёт вода через несколько метров после того, как выйдет из водосточной трубы? Если ответа нет, система водоотведения продумана не до конца.
Как комплексно защитить дом, веранду и участок от дождевой воды
Водосточная система решает конкретную задачу — принимает осадки с кровли и организует их отвод. Но дождь воздействует на загородный дом не только сверху.
На открытой веранде, террасе или в беседке вода может попадать внутрь через вертикальные проёмы. Особенно это заметно во время дождя с ветром: даже при исправном водостоке капли и брызги заходят под крышу сбоку.
Поэтому защита таких площадок складывается из нескольких независимых элементов. Кровля закрывает пространство сверху, водосток принимает стекающую с неё воду, система поверхностного водоотведения работает со стоком на участке, а для больших открытых проёмов при необходимости используют решения для защиты от погодных явлений.
Один из вариантов — защитные шторы
Их не следует рассматривать как часть ливневой или водосточной системы: они выполняют другую функцию. Влагостойкое полотно перекрывает вертикальный проём, и не пропускает осадки внутрь помещения. А за счёт микропористой структуры ткани материал остаётся воздухопроницаемым — сохранется полноценная циркуляция кислорода. При этом такая штора не создаёт полностью герметичного ограждения и не является заменой капитальному остеклению.
В расправленном положении полотно фиксируется по проёму, а когда защита не нужна, его можно свернуть, снова открыв пространство. Конкретные способы крепления и комплектацию подбирают индивидуально.
Есть и другой распространённый способ закрытия веранд и беседок — мягкие окна. Внешне задачи похожи, но принцип работы отличается: прозрачная полимерная плёнка создаёт более закрытый барьер для воды, но, за счёт герметичности материала, создаёт парниковый эффект. Поэтому выбирать конструкцию лучше не по названию, а по тому, что важнее именно для площадки: прозрачность, вентиляция, защита от влаги, сезонность или возможность регулярно открывать проём.
Подробнее разобраться, что из себя представляют защитные шторы и мягкие окна, каковы их особенности и условия применения, можно в статье «Что такое защитные шторы. Чем они отличаются от мягких окон».
Таким образом, водосток и защита открытых проёмов не конкурируют между собой. Первая система управляет водой, собранной кровлей, а вторая помогает снизить воздействие осадков, которые попадают на площадку сбоку.
Коротко о главном
1. Чем водосток отличается от ливневой канализации?
Водосток собирает воду непосредственно с кровли и направляет её вниз. Ливневая, или система поверхностного водоотведения, принимает дождевые и талые стоки и обеспечивает их дальнейший организованный отвод. На конкретном объекте эти системы могут быть связаны между собой.
2. Чем ливнёвка отличается от дренажа?
Ливнёвка работает прежде всего с поверхностными дождевыми и талыми водами. Дренаж применяют для регулирования подземных и инфильтрационных вод и защиты территории от подтопления. Поэтому проектировать их как одну и ту же систему неправильно.
3. Какой уклон нужен водосточному желобу?
Для подвесной системы наружного водоотвода СП 17.13330.2017 указывает уклон около 3 мм на погонный метр в сторону воронки. При монтаже конкретного водостока нужно также соблюдать требования его производителя.
4. Можно ли просто вывести воду с крыши на грунт?
Решение зависит от рельефа, объёма стока и свойств грунта. Для индивидуальной малоэтажной застройки возможно открытое поверхностное водоотведение, но путь воды должен быть организован. Если предполагается инфильтрация, необходимо учитывать гидрогеологические условия участка.
5. Как защитить открытую веранду от дождя?
Сначала стоит организовать отвод воды с её кровли. Если дождь попадает внутрь через боковые проёмы, потребуются отдельные решения: защитные шторы, мягкие окна или остекление. Возможно комбинирование вариантов. Выбор зависит от необходимой степени закрытости, воздухообмена и условий эксплуатации.
Грамотное водоотведение начинается не с покупки отдельных желобов и труб, а с понимания всего пути воды — от кровли до конечной точки отвода. Площадь водосбора определяет нагрузку на систему, желоба и воронки собирают поток, а последующие элементы должны безопасно провести его дальше. Если одновременно продумать поверхностный сток на участке и защиту открытых веранд или террас от боковых осадков, дом и прилегающие зоны будут лучше подготовлены не только к обычному дождю, но и к затяжной непогоде.
